З’єднувальний конектор (контактна кліпса) для інфрачервоної плівки теплої підлоги

З’єднувальний конектор для інфрачервоної нагрівальної плівки

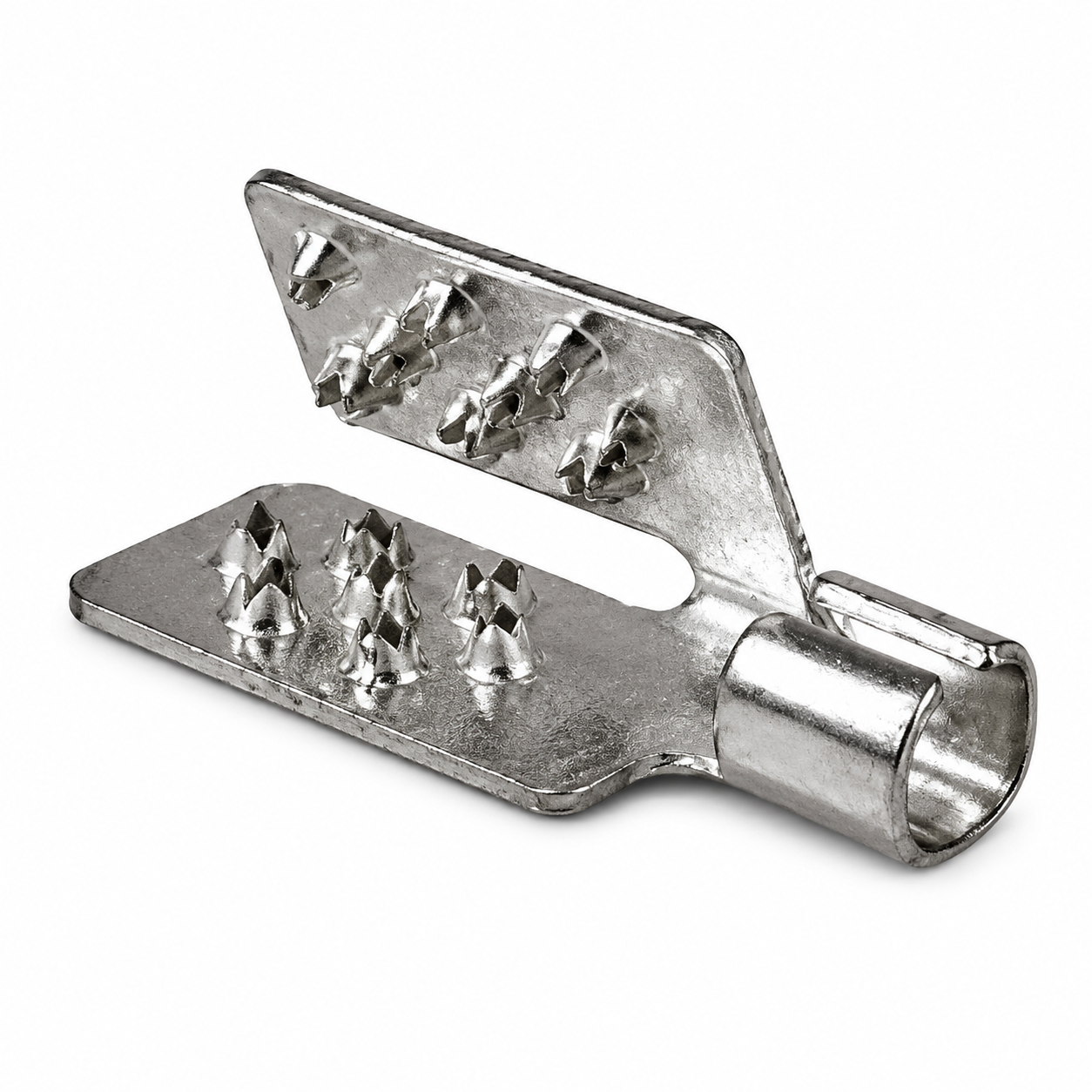

З’єднувальний конектор, також відомий як контактна кліпса, використовується під час монтажу плівкової теплої підлоги. Він призначений для створення електричного контакту між кабелем живлення та мідною струмопровідною шиною інфрачервоної нагрівальної плівки.

Одна частина конектора фіксується на мідній шині плівки, а короткий затискач використовується для підключення електричного кабелю. Зубчаста конструкція контактної частини допомагає надійно закріпити конектор і забезпечити контакт зі струмопровідною шиною.

Ціна вказана за один з’єднувальний конектор. Для підключення однієї окремої смуги інфрачервоної плівки потрібно два конектори.

Характеристики з’єднувального конектора

• Тип товару: з’єднувальний конектор, контактна кліпса;
• Призначення: підключення інфрачервоної нагрівальної плівки;
• Сумісність: плівкові системи теплої підлоги з мідною струмопровідною шиною;
• Контакт із плівкою: пластинчастий зубчастий затискач;
• Підключення кабелю: короткий обтискний затискач;
• Спосіб установлення: механічна фіксація та обтискання;
• Кількість для однієї смуги плівки: 2 конектори;
• Одиниця продажу: 1 штука.

Для чого потрібен конектор

Уздовж країв інфрачервоної нагрівальної плівки розташовані мідні шини, через які подається живлення. Конектор дає змогу з’єднати електричний кабель з однією з таких шин і подати живлення на нагрівальний елемент.

Для підключення однієї смуги плівки використовуються два конектори — по одному для кожної струмопровідної шини.

Як розрахувати необхідну кількість

Кількість конекторів залежить від кількості окремих смуг нагрівальної плівки:

• 1 смуга плівки — 2 конектори;
• 2 смуги плівки — 4 конектори;
• 3 смуги плівки — 6 конекторів;
• 5 смуг плівки — 10 конекторів.

Одна одиниця товару в кошику відповідає одному з’єднувальному конектору.

Особливості монтажу

1. Визначте місце підключення на мідній струмопровідній шині нагрівальної плівки.
2. Установіть пластинчасту зубчасту частину конектора в зоні мідної шини.
3. Надійно зафіксуйте конектор за допомогою відповідного обтискного інструмента.
4. Підключіть зачищений кінець електричного кабелю до короткого затискача конектора та виконайте обтискання.
5. Перевірте міцність механічного з’єднання та якість електричного контакту.
6. Повністю ізолюйте конектор і відкриту ділянку мідної шини бітумною ізоляцією.

Усі смуги інфрачервоної плівки підключаються відповідно до схеми монтажу системи теплої підлоги. Перед укладанням підлогового покриття необхідно перевірити з’єднання та працездатність системи.

Монтаж і підключення нагрівальної плівки до електричної мережі повинен виконувати кваліфікований спеціаліст.

Комплектація

• з’єднувальний конектор для інфрачервоної нагрівальної плівки — 1 шт.

Нагрівальна плівка, електричний кабель, бітумна ізоляція, терморегулятор, датчик температури та інші монтажні матеріали до комплекту не входять.

Поширені запитання

За яку кількість вказана ціна?

Ціна вказана за один з’єднувальний конектор.

Скільки конекторів потрібно для однієї смуги плівки?

Для підключення однієї окремої смуги інфрачервоної нагрівальної плівки потрібно два конектори.

Чи потрібно ізолювати місце підключення?

Так. Після монтажу конектор і відкрита частина мідної струмопровідної шини повинні бути повністю закриті відповідною бітумною ізоляцією.

Чи входять кабель і бітумна ізоляція до комплекту?

Ні. Електричний кабель, бітумна ізоляція та інші матеріали для монтажу купуються окремо.
